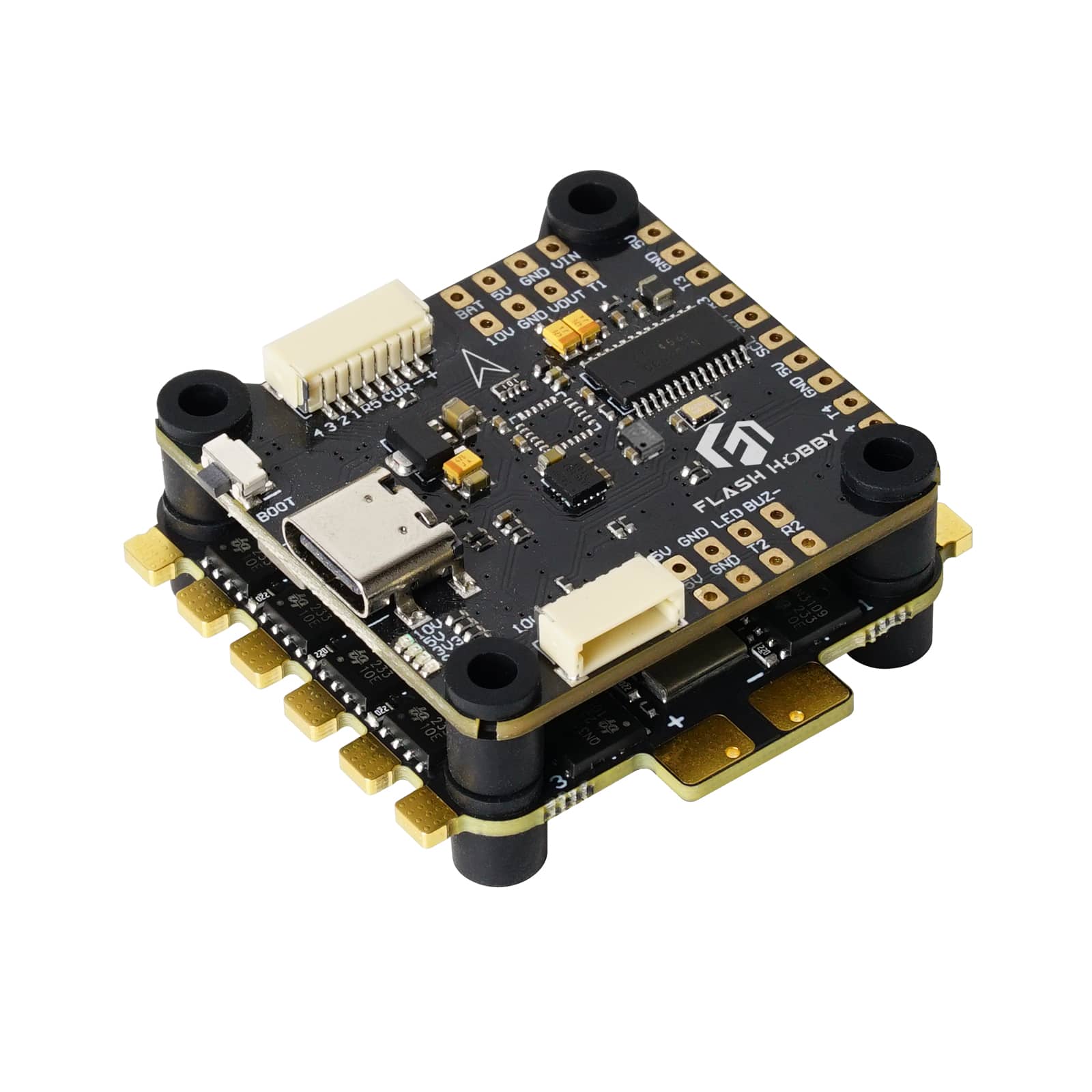

F405 ஸ்டேக் ஃப்ளைட் கன்ட்ரோலர்

●உருப்படி: F405 ஸ்டேக் ஃப்ளைட் கன்ட்ரோலர்
●MCU:STM32F405
●IMU(கைரோ): ICM42688
●USB போர்ட் வகை: வகை-C
●எடை: 7.5 கிராம்
●மவுண்டிங் அளவு: 30.5*30.5மிமீ
●பரிமாணம்: 37(L) x 37(W) x 6.6(H)mm
ஃப்ளாஷ் ஹாபி BLS 50A 30.5x30.5 4-in-1 ESC
● நிலைபொருள்: BLS 16.7
●எடை: 12 கிராம்
●பரிமாணம்:42.3(L) * 37(W) * 6.2mm(H)
●மவுண்டிங் அளவு: 30.5 x 30.5 மிமீ (4 மிமீ துளை விட்டம்)
●ESC நெறிமுறை: DSHOT300/600

மாதிரி:F405 Stack

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

F405 3-6S 30X30 FC&ESC FPV ஸ்டேக் MPU6000 F405 ஸ்டாக் ஃப்ளைட் கன்ட்ரோலர் BLHELIS 50A 4in1 ESC FPV ஃப்ரீஸ்டைல் ட்ரோன் மாடலுக்கு

இது ஃபார்ம்வேரை கீழே உள்ள இணைப்பில் பதிவிறக்கம் செய்யும்:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

விவரக்குறிப்புகள்
பொருளின் பெயர்	ஃப்ளாஷ் ஹாபி எஃப்405 30.5x30.5 ஃப்ளைட் கன்ட்ரோலர்
MCU	STM32F405
IMU(கைரோ)	ICM42688
USB போர்ட் வகை	வகை-சி
காற்றழுத்தமானி	BMP280
OSD சிப்	BetaFlight OSD w/ AT7456E சிப்
DJI ஏர் யூனிட் இணைப்பு வழி	இரண்டு வழிகள் ஆதரிக்கப்படுகின்றன: 6-முள் இணைப்பு அல்லது நேரடி சாலிடரிங்.
6-முள் DJI பிளக்	ஆதரிக்கப்பட்டது. DJI O3/RunCam Link/Caddx Vista/DJI ஏர் யூனிட் V1 உடன் முற்றிலும் இணக்கமானது, வயர் எதுவும் மாற்றப்பட வேண்டியதில்லை.
கருப்பு பெட்டி	16M கருப்பு பெட்டி
தற்போதைய சென்சார் உள்ளீடு	ஆதரிக்கப்பட்டது. 50A ESC க்கு, அளவை = 180 மற்றும் ஆஃப்செட் = 0 என அமைக்கவும்.
ஆற்றல் உள்ளீடு	3S - 6S Lipo (ESC 8-PIN இணைப்பான் மூலம்)
5V BEC வெளியீடு	5 grous 5V வெளியீடு，மொத்த தற்போதைய சுமை 3A ஆகும்
9V வெளியீடு	3 குழுக்கள் 9V வெளியீடு，மொத்த தற்போதைய சுமை 2.5A ஆகும்
3.3V வெளியீடு	1 குழு 3.3V வெளியீடு，அதிகபட்ச மின்னோட்டம் 300mA ஆகும்
ESC சிக்னல்	M1 - M4
UART	6 தொகுப்புகள்(UART2 UART5, UART3), UART6(SBUSக்காக அர்ப்பணிக்கப்பட்டது), UART4(ESC டெலிமெட்ரிக்காக அர்ப்பணிக்கப்பட்டது),UART1 (VTX தரவு அமைப்பிற்காக அர்ப்பணிக்கப்பட்டது)
எஸ்.பி.எஸ்	UART6 சேனலில் பிழைத்திருத்தம்
ESC டெலிமெட்ரி	UART R4(UART4)
I2C	ஆதரிக்கப்பட்டது. முன் பக்கத்தில் SDA & SCL பேட்கள். காந்தமானிக்கு பயன்படுகிறது.
LED பேட்	ஆதரிக்கப்பட்டது. முன் பக்கத்தின் கீழே LED, 5V மற்றும் GND பட்டைகள். Betaflight firmware மூலம் கட்டுப்படுத்தப்படும் WS2812 LED க்கு பயன்படுத்தப்பட்டது.
பஸர்	ஆதரித்தது，5V Buzzer க்கான 5V,BZ பட்டைகள்
துவக்க பட்டன்	ஆதரிக்கப்பட்டது.
	[A]. BOOT பட்டனை அழுத்திப் பிடித்து, அதே நேரத்தில் FCயை ஆன் செய்தால், FC ஆனது DFU பயன்முறையில் நுழைய கட்டாயப்படுத்தும், இது FC ப்ரிக் செய்யப்பட்டால் ஃபார்ம்வேர் ஒளிரும்.
	[B]. எஃப்சி இயக்கப்பட்டு, காத்திருப்பு பயன்முறையில் இருக்கும் போது, கீழே உள்ள LED1-LED4 இணைப்பிகளுடன் இணைக்கப்பட்ட LED கீற்றுகளைக் கட்டுப்படுத்த BOOT பொத்தானைப் பயன்படுத்தலாம். இயல்பாக, எல்.ஈ.டி டிஸ்பிளேமிங் பயன்முறையை சுழற்சி செய்ய BOOT பொத்தானை சுருக்கமாக அழுத்தவும். SpeedyBee-LED பயன்முறை மற்றும் BF-LED பயன்முறைக்கு இடையில் மாறுவதற்கு BOOT பொத்தானை நீண்ட நேரம் அழுத்தவும். BF-LED பயன்முறையின் கீழ், அனைத்து LED1-LED4 கீற்றுகளும் Betaflight firmware மூலம் கட்டுப்படுத்தப்படும்.
ஆதரிக்கப்படும் ஃப்ளைட் கன்ட்ரோலர் ஃபார்ம்வேர்	BetaFlight(இயல்புநிலை),
நிலைபொருள் இலக்கு பெயர்	STM32F405
மவுண்டிங்	30.5 x 30.5 மிமீ (4 மிமீ துளை விட்டம்)
பரிமாணம்	37(L) x 37(W) x 6.6(H)mm
எடை	7.5 கிராம்
பொருளின் பெயர்	ஃப்ளாஷ் ஹாபி BLS 50A 30.5x30.5 4-in-1 ESC
நிலைபொருள்	BLS 16.7
பிசி கன்ஃபிகரேட்டர் பதிவிறக்க இணைப்பு	https://esc-configurator.com/
தொடர்ச்சியான மின்னோட்டம்	50A * 4
பர்ஸ்ட் கரண்ட்	60A (5 வினாடிகள்)
டிவிஎஸ் பாதுகாப்பு டையோடு	ஆம்

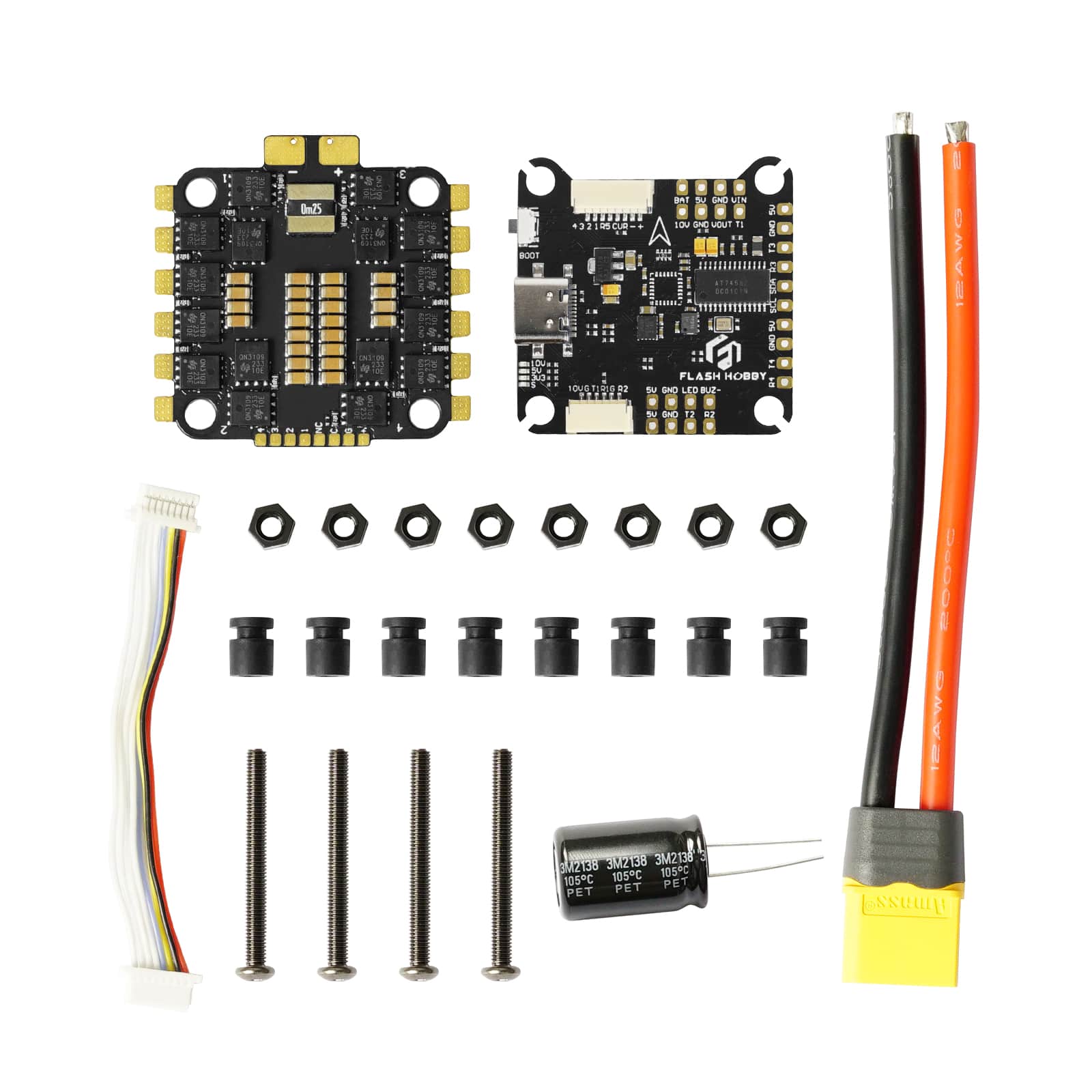

வெளிப்புற மின்தேக்கி	35V560uF குறைந்த ESR மின்தேக்கி (தொகுப்பில்)
ESC நெறிமுறை	DSHOT300/600
ஆற்றல் உள்ளீடு	3-6S LiPo
சக்தி வெளியீடு	VBAT
தற்போதைய சென்சார்	ஆதரவு (அளவு=180 ஆஃப்செட்=0)
ESC டெலிமெட்ரி	ஒத்துழைக்கவில்லை
மவுண்டிங்	30.5 x 30.5 மிமீ (4 மிமீ துளை விட்டம்)
பரிமாணம்	42.3(L) * 37(W) * 6.2mm(H)
எடை	12 கிராம்

நினைவூட்டலாக, ஒரு நிரலை மேம்படுத்தி தரமிறக்கிய பிறகு உங்களிடம் காற்றழுத்தமானி இல்லையென்றால், மேம்படுத்தல் சாளரத்தில் தனிப்பயன் வரையறுக்கும் புலத்தை உள்ளிடவும்:
USE_BARO_DPS310ஐ வரையறுக்கவும் USE_BARO_SPI_DPS310ஐ வரையறுக்கவும்
